AES / XPS / UHV-AFM - Anwendungsbeispiele

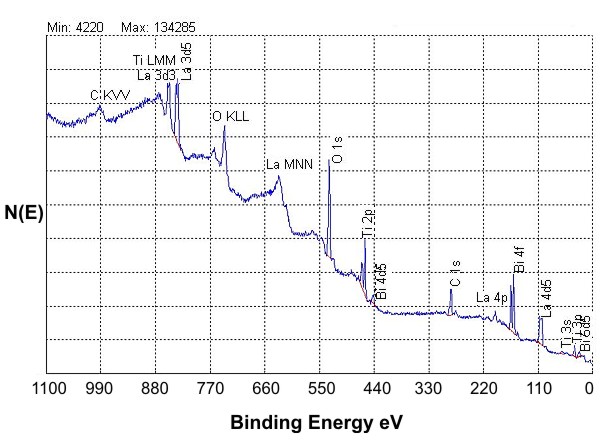

XPS-Survey
Dieses Diagramm zeigt ein Elektronen-Energiespektrum bei Röntgenbestrahlung der Probenoberfläche. Aus den Peaks bei definierten Bindungsenergien lassen sich die in der Oberfläche vorhandenen Atomspezies identifizieren.

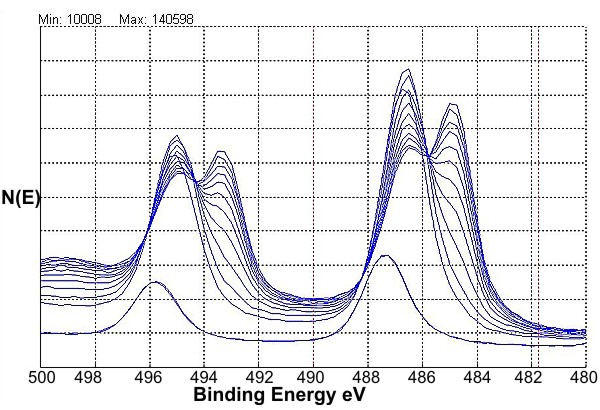

XPS-Multiplex
Sind die vorhandenen Elemente bekannt, wird im interessierenden Energieintervall mit höherer Auflösung gemessen. Dieses Bild zeigt die Veränderung des Sn-Dubletts in verschiedenen Sputtertiefen.

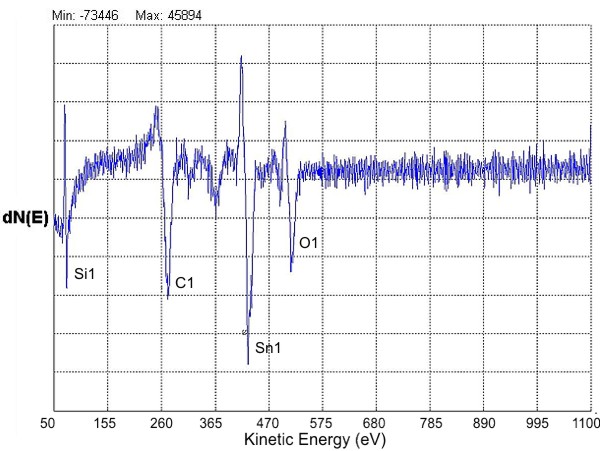

AES-Survey
Erfolgt die Anregung der Oberfläche mit einem Primär-Elektronenstrahl, lassen sich die emittierten Auger-Elektronen im (differenzierten) Energiespektrum erfassen. Da sie ebenfalls charakteristisch für die vorhandenen Atomspezies sind, kann wieder eine Identifizierung erfolgen.

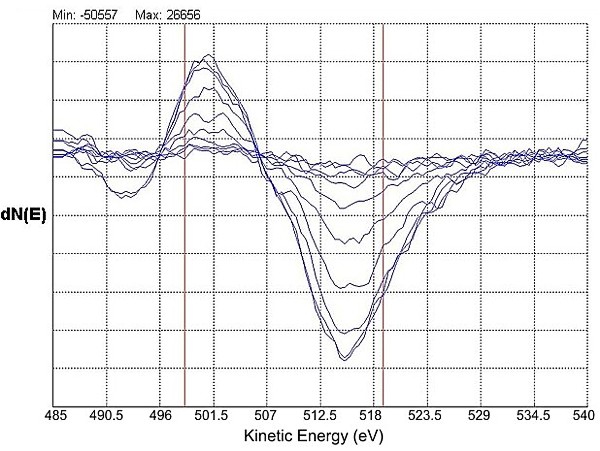

AES-Multiplex:
zeigt den differenzierten Auger-Übergang des Sauerstoffs in verschiedenen Sputtertiefen.

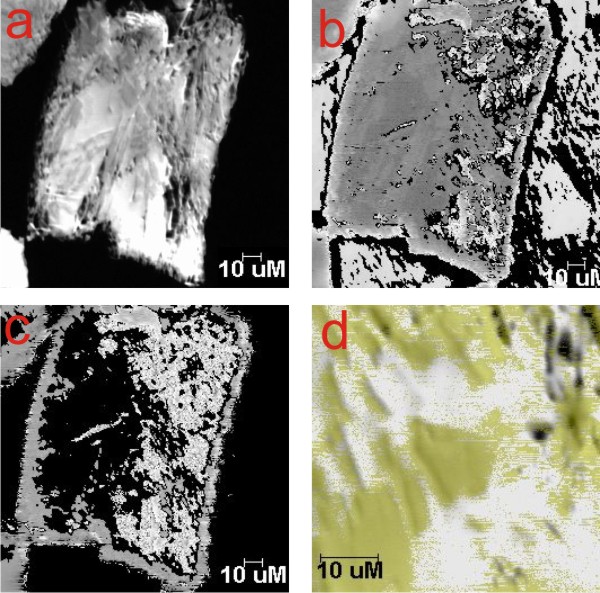

AES-Maps auf einer WC-Oberfläche
a) Sekundärelektronenbild
b) Kohlenstoff-Map
c) Wolfram-Map
d) Überlagerung von SE-Bild und C-Map

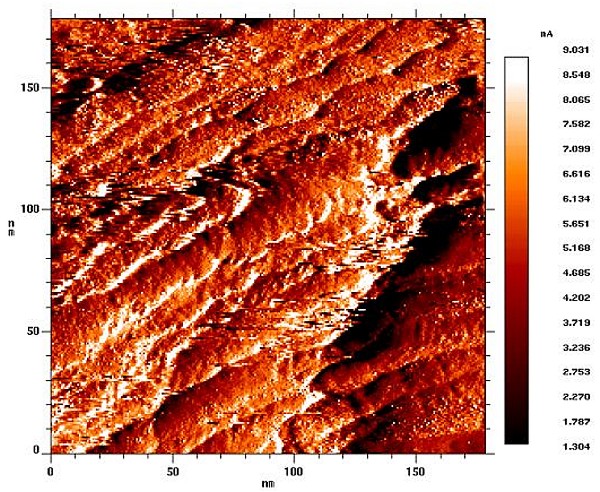

STM-BILD einer modifizierten Edelstahl-Oberfläche
